當(dāng)前位置：網(wǎng)站首頁(yè) ＞ 技術(shù)文章 ＞ 碳硫分析儀分析方法和原理介紹
產(chǎn)品列表 / products
碳硫分析儀分析方法和原理介紹
更新時(shí)間：2025-10-13 點(diǎn)擊量：12269
碳硫分析儀一般是指對(duì)鋼鐵材料中的碳硫元素進(jìn)行定量分析的儀器總稱。碳硫分析儀器可測(cè)定鑄鐵、球鐵、生鐵、不銹鋼、普碳鋼、合金鋼、合金鑄鐵、各類礦石、有色金屬中碳、硫、錳、磷、硅、鎳、鉻、鉬、銅、鈦、鋅、釩、鎂、稀土等元素的含量。
碳硫分析儀按照分析方法和原理有下列幾種：
1、紅外吸收法碳硫分析儀：高頻紅外碳硫分析儀，電弧紅外碳硫分析儀，管式紅外碳硫分析儀。
2、氣體容量法/碘量法碳硫分析儀：高速碳硫分析儀，氣體容量法碳硫分析儀.
3、非水滴定法碳硫分析儀。
4、電導(dǎo)法碳硫分析儀。
5、還有ICP法、直讀光譜法、X光熒光法、質(zhì)譜法、色譜法、活化分析法等類碳硫分析儀。
碳硫元素分析儀分析的原理，就是將試樣在高溫爐中(如電阻爐也稱管式爐、電弧爐、高頻感應(yīng)燃燒爐等)通氧燃燒，生成并逸出CO2和SO2氣體，用此法實(shí)現(xiàn)碳硫元素與金屬元素及其化合物的分離，然后測(cè)定CO2和SO2的含量，再換算出試樣中的碳硫含量。
為什么碳和硫的含量如此重要？??
??碳（C）??：是鋼鐵的“骨架”。碳含量直接決定鋼的強(qiáng)度與硬度。低碳鋼柔軟易成型，常用于汽車外殼；高碳鋼堅(jiān)硬耐磨，用于制造工具和刀具。然而，碳含量過(guò)高又會(huì)導(dǎo)致材料變脆，韌性下降。因此，必須將碳含量精確控制在特定范圍內(nèi)。
??硫（S）??：通常是鋼鐵中的“有害雜質(zhì)”。硫會(huì)與鐵形成低熔點(diǎn)的硫化鐵，導(dǎo)致鋼材在高溫軋制或鍛造時(shí)發(fā)生脆裂，這種現(xiàn)象稱為“熱脆性”。它會(huì)嚴(yán)重影響鋼材的機(jī)械性能和加工性能，因此含量必須被嚴(yán)格控制在極低的水平。
碳硫分析儀的核心任務(wù)，就是快速、準(zhǔn)確地測(cè)量出金屬、礦石、陶瓷等樣品中百萬(wàn)分之一（ppm）級(jí)別到百分比（%）級(jí)別的碳硫含量。
??核心原理：將固體中的元素“變成”可測(cè)量的氣體??
碳硫分析儀的分析思路非常巧妙：它不直接測(cè)量固體樣品中的碳和硫，而是通過(guò)高溫燃燒，將它們轉(zhuǎn)化為特定的氣體，再對(duì)這些氣體進(jìn)行精確測(cè)量。其基本流程遵循以下路徑：
??樣品（固體） → 高溫燃燒 → 氣體（CO?, SO?） → 檢測(cè) → 結(jié)果（C%, S%）??
目前，主流的碳硫分析儀主要采用兩種檢測(cè)原理：??紅外吸收法?? 和 ??電導(dǎo)法??。其中，??高頻感應(yīng)燃燒-紅外吸收法?? 因其高效、準(zhǔn)確、自動(dòng)化程度高，已成為絕對(duì)的主流技術(shù)。
??主流方法詳解：高頻感應(yīng)燃燒-紅外吸收法??
這種方法可以清晰地分為三個(gè)步驟：??樣品燃燒、氣體凈化和濃度檢測(cè)??。
??第一步：樣品燃燒 – “烈火焚身，轉(zhuǎn)化氣體”??
??1、稱樣與放置??：將精確稱重的少量樣品（通常為0.1-1.0克）放入一個(gè)耐高溫的陶瓷坩堝中。為了助燃，通常還會(huì)加入適量的助熔劑（如純鐵、鎢粒）。
??2、高頻感應(yīng)加熱??：將坩堝放入密封的燃燒爐中。爐子周圍有高頻感應(yīng)線圈，通電后會(huì)產(chǎn)生強(qiáng)大的交變磁場(chǎng)。由于磁場(chǎng)感應(yīng)，金屬樣品和助熔劑內(nèi)部會(huì)瞬間產(chǎn)生巨大的感應(yīng)電流（渦流），從而使樣品在數(shù)秒鐘內(nèi)被加熱至1500℃以上甚至更高溫度，迅速熔化。
??3、通氧燃燒??：同時(shí)，向爐中通入高純氧氣。在富氧高溫環(huán)境下，樣品中的碳和硫分別被氧化：
?? 碳（C）?? 被氧化為 ??二氧化碳（CO?）??： C + O? → CO?
?? 硫（S）?? 被氧化為 ??二氧化硫（SO?）??： S + O? → SO?
這樣，固體樣品中的碳和硫就成功轉(zhuǎn)化為了CO?和SO?氣體，并混合在氧氣流中。
??第二步：氣體凈化 – “去除雜質(zhì)，只留目標(biāo)”??
從燃燒爐出來(lái)的氣體并不純凈，除了我們需要的CO?和SO?，還可能含有水蒸氣、灰塵以及其他因樣品雜質(zhì)產(chǎn)生的酸性氣體。如果直接檢測(cè)，這些雜質(zhì)會(huì)嚴(yán)重干擾結(jié)果。
因此，混合氣體需要通過(guò)一個(gè)??凈化系統(tǒng)??。這個(gè)系統(tǒng)通常包括：
?? 除塵裝置??：過(guò)濾掉氣體中的粉塵顆粒。
?? 干燥裝置??：用高氯酸鎂等干燥劑吸收水蒸氣（H?O）。
?? 除雜裝置??：用特定試劑去除其他干擾氣體（如SO?、鹵化物等）。
經(jīng)過(guò)凈化后，我們得到的就是較為純凈的氧氣、CO?和SO?的混合氣體。
??第三步：濃度檢測(cè) – “聽(tīng)聲辨位，紅外檢測(cè)”??
這是整個(gè)過(guò)程的“智慧核心”，其原理基于??非色散紅外（NDIR）檢測(cè)法??。
??神奇的紅外線??：CO?和SO?這兩種氣體有一個(gè)特性：它們對(duì)特定波長(zhǎng)的紅外線有強(qiáng)烈的吸收能力，就像每種氣體都有自己獨(dú)特的“指紋”或“口令”。CO?吸收特定波長(zhǎng)的紅外線，SO?吸收另一特定波長(zhǎng)的紅外線。
??檢測(cè)過(guò)程??：
1、經(jīng)過(guò)凈化的混合氣體被導(dǎo)入一個(gè)稱為“檢測(cè)池”的小室。
2、一束寬譜的紅外線從檢測(cè)池一端射入。
3、當(dāng)紅外線穿過(guò)氣體時(shí)，CO?會(huì)吸收掉“屬于自己”的那部分紅外線能量，SO?也會(huì)吸收掉“屬于自己”的那部分。其他氣體（如氧氣）則對(duì)紅外線“視而不見(jiàn)”。
4、在檢測(cè)池的另一端，有專門的紅外線強(qiáng)度檢測(cè)器。通過(guò)測(cè)量特定波長(zhǎng)紅外線被吸收后的強(qiáng)度變化，就能知道CO?和SO?的濃度。
??5、關(guān)鍵點(diǎn)??：紅外線被吸收得越多，說(shuō)明對(duì)應(yīng)氣體的濃度就越高。
??最終計(jì)算：??
儀器內(nèi)部的計(jì)算機(jī)系統(tǒng)會(huì)記錄下紅外吸收的信號(hào)強(qiáng)度。這個(gè)信號(hào)強(qiáng)度與氣體濃度成正比，而氣體濃度又直接來(lái)自于樣品中碳和硫的含量。通過(guò)預(yù)先用已知含量的標(biāo)準(zhǔn)樣品進(jìn)行校準(zhǔn)（建立標(biāo)準(zhǔn)曲線），分析儀就能瞬間計(jì)算出待測(cè)樣品中準(zhǔn)確的碳和硫的百分比含量，并顯示在屏幕上。
??總結(jié)與展望??
碳硫分析儀，特別是高頻感應(yīng)燃燒-紅外吸收型，以其分析速度快（通常1分鐘左右）、精度高、自動(dòng)化好的特點(diǎn)，已成為冶金、鑄造、機(jī)械、質(zhì)檢、科研等領(lǐng)域的標(biāo)準(zhǔn)配置。它就像一位不知疲倦的“質(zhì)量衛(wèi)士”，默默守護(hù)著從原材料進(jìn)廠到成品出廠的每一道關(guān)口，確保我們使用的金屬材料性能可靠，為現(xiàn)代工業(yè)的堅(jiān)固大廈奠定了堅(jiān)實(shí)的數(shù)據(jù)基礎(chǔ)。隨著技術(shù)的發(fā)展，碳硫分析儀正朝著更智能化、更微型化以及分析下限更低（應(yīng)對(duì)超高純度材料分析）的方向不斷演進(jìn)。

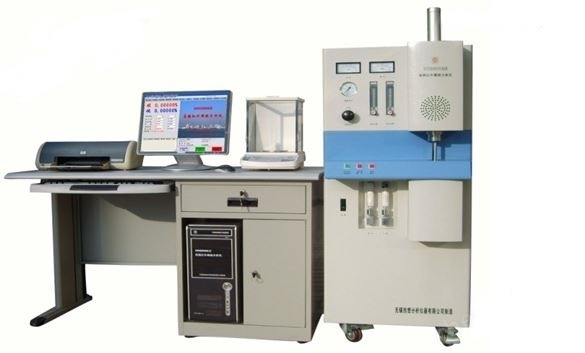

最后提供一張儀器展示圖，供參考：
